泰和安JTWB-ZOF-TX6112點型感溫火災探測器
時間：2019-11-25 08:36:54 品牌： 泰和安
![[!--oldtitle--]](/d/file/baojingshebei/2019-11-25/smallbf8dcdf133c3f13a5bea037d0d04b038.jpg)
一、JTWB-ZOF-TX6112點型感溫火災探測器概述
JTWB-ZOF-TX6112點型感溫火災探測器為非編碼探測器，適用于石油、化工等行業具有防爆要求的1區及2區使用。JTWB-ZOF-TX6112探測器與TX3410齊納式安全柵箱配合使用，可接入本公司生產的T3系列火災報警控制器，完成對探測器信號的處理。
二、JTWB-ZOF-TX6112點型感溫火災探測器技術參數
| 監視電流 | ≤100uA | 報警電流 | ≤20mA |
| 探測器類別 | A1R | 正常監視狀態 | LED燈周期性地閃亮 |
| 火警狀態 | LED燈常亮 | 故障狀態 | LED燈常滅或無規律閃亮 |
| 環境溫度 | -20℃～+50℃ | 相對濕度 | ≤95%RH，不凝露 |
| 外殼防護等級 | IP23 | 顏色 | 米黃色 |
| 防爆標志 | ExibIICT6Gb | 防爆合格證號 | CE13.2167 |
| 工作電壓 | DC24V允許范圍：DC16V～DC28V | ||
| 執行標準 | GB 3836.1-2010、GB 3836.4-2010、GB 4716-2005 | ||
三、JTWB-ZOF-TX6112點型感溫火災探測器特點
●低功耗設計
●采用軟硬件濾波，提高了感溫探測器的抗干擾能力
●非編碼方式設計，與安全柵箱配接使用
●采用高靈敏度熱敏元件提高了感溫探測器對溫度變化的響應速度
四、JTWB-ZOF-TX6112點型感溫火災探測器外形尺寸

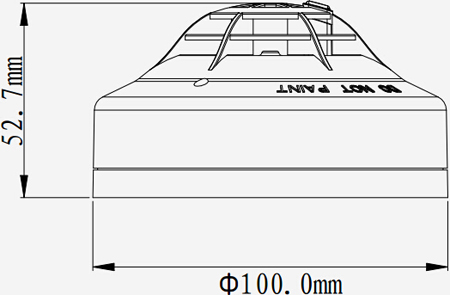

JTWB-ZOF-TX6112點型感溫火災探測器外形尺寸圖
五、JTWB-ZOF-TX6112點型感溫火災探測器安裝布線

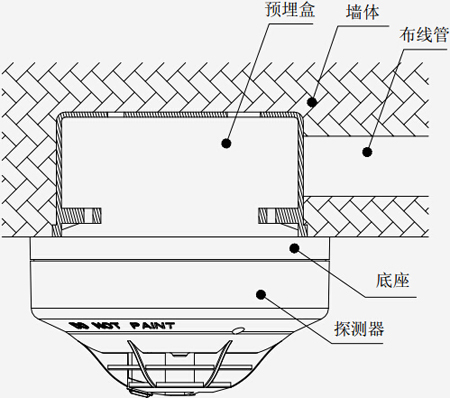

JTWB-ZOF-TX6112點型感溫火災探測器安裝示意圖
安裝說明：預埋盒可采用86H50型標準預埋盒；安裝時將探測器對應底座順時針旋轉，即可將探測器安裝在底座上，底座采用串聯方式連接，回路末端應接一只6.8KΩ終端電阻。底座所用材料為永久抗靜電ABS材料。
布線要求:電纜均選用截面積≥1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.2mH。
